Re: NXLR-86 custom

Message  karlux le Jeu 11 Mar - 16:12

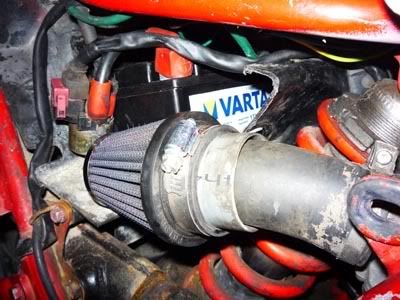

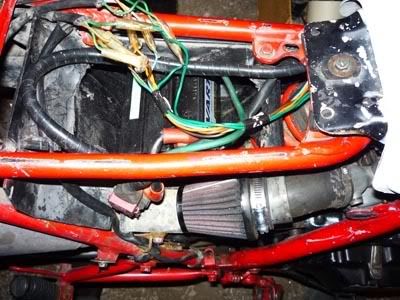

J'ai pris quelques photos du montage de la batterie dans la boite à aire découpée, avec la durite d'entrée d'aire (que j'ai piqué sur une 405)






L'éclairage

Voila, j'ai fabriqué des pattes de fixation, en attendant d'en avoir des vrais, ça dépanne.
voila ce que ça donne avec un phare Suzuki:



Comme vous le voyez, le phare est trop bas, et touche presque le garde boue, et du coup il y a trop d'espace au dessus sous les compteurs.
C'est le neiman qui est trop gros et qui gène.
J'ai un phare de CB qui est bien mieux que le Suzuki, car Honda et plus gros de derrière, et me permettrait de plaquer toutes les connections.

Mais voila, ce foutu neiman me pourris la vie !!!

la partie du bas qui doit bloquer la direction est trop grosse, comme le blocage de direction ne sert à rien, il est inopérant, je voudrais bien monter un autre Neumann plus petit et sans ce gros bidule de blocage.

J'en ai un de CB, mais sans la clef, donc pas très utile, par contre il fait exactement la taille qui me conviendrais.

Il ressembla à ça:



Suite au prochain épisode...

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

karlux 2 le retour...

Message  karlux le Dim 27 Juin - 15:27

Hello le monde (merci tictoc pour la formule, elle est cool).
Suite à des déboires perso (rien de bien grave) je n'ai pas beaucoup poster sur le forum, j'y suis passé régulièrement mais pas le courage de poster car rien a dire...bref, ça va mieux.

Avec retour des beaux jours, je me suis enfin remis a bricoler ma moto.

voila ce que ça donne avec les tous les éléments en place:



et avec le beau neiman de tracteur acheté 15€ dans un magazin agricol:



Alors vendredie premiére grande sortie, 25KM (on peux le voir sur le compteur jourenalié)....et grosse panne !

je me suis pris un litre d'huile sur la jambe, heureusement j'etais plus qu'a 5 km de chez moi, et j'ai roulé pepere de peur de tout claquer !
En rentant j'avais peur d'avoir flingué un joint....et en regardant de prés, voici ce que ça donne:



On vois bien qu'il manque juste une petite vis, que voici en gros plan:



Je suis déjà soulagé, c'est moins pire de niquer un joint, mais alors a quoi sert cette vis, et quoi remettre à la place?

Aprés reflexion et deductions, je pense que c'est la vis qui tiens le tendeur de chaine de didtrib ( en plastique) mais alors:
- a quoi resseble t''elle?
- faut'il remettre la même?
- faut'il aller commander chez Honda?
- Est-ce une vis standard qu'on peut trouver partout (magasin agricole)?

Autant de question que je pose ici en espérant une réponse....

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  TicToc le Dim 27 Juin - 16:24

Salut Karlux !

Ca faisait longtemps didonc ! heureux de te retrouver..

J'ai pas la RMT de ta bécane.. mais à première vue, je dirais que c'est une des vis qui sert à créer un passage pour l'huile (tu sais, alésé à l'intérieur et deux petits trous sur le coté) ou alors effectivement pour tendre quelque-chose.. tu n'as pas d'huile qui sort par là ?

Si tu sais pas quoi dire, fait comme moi, dis des conn.. au moins on se mare enssemble jocolor

Faut que tu te trouve la RMT, et tu me diras où tu l'as eu, comme ça je l'aurais aussi ! mais je serais toi, je roulerais pas sans cette vis là..

A+ Karlux !

TicToc

Nombre de messages : 1635
Date d'inscription : 20/09/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  sl69 le Dim 27 Juin - 17:47

0


Dernière édition par sl69 le Dim 26 Sep - 0:25, édité 1 fois

sl69

Nombre de messages : 21
Date d'inscription : 29/11/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Dim 27 Juin - 21:01

Merci...

C'est donc bien la vis qui tiens le tendeur de chaine de distrib...j'avais déjà vu en feuilletant la RMT de ma chignole, mais je n'étais pas sur.
Donc c'est une vis a la con qu'on ne trouve que chez Honda, et qui va être très chiante a remonter !

En trouve t'on aussi sur d'autres moteurs?
J'ai un moteur de XLR et un de CB, je vais voir ce que je peux faire.

ou autrement, pour 3€50 je vais en commander une chez Honda sa sera plus simple que d'en trouver une sur le web.

Autrement vous avez une idée de la façon de s'y prendre pour le remontage? faut 'il tomber la moitié du moteur?

A++

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  sl69 le Dim 27 Juin - 23:19

0


Dernière édition par sl69 le Dim 26 Sep - 0:24, édité 1 fois

sl69

Nombre de messages : 21
Date d'inscription : 29/11/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Lun 28 Juin - 11:29

Merci man !

ça n'a pas l'air compliqué en effet et e pense y arriver tout seul.

Et dire que la vise est a coté de chez moi, le long de la route....bouuuu...je ne vais pas me retaper le chemin a pied quand même !

Le plus compliqué va être de trouver la vise, je pense que je vais la commander chez Honda, comme ça je garde mon moteur de XLR complet.

Mais le gros souci que je vais avoir, c'est détendre et retendre la chaine, car la vis de tension est sous le démarreur...lol....ce qui n'annonce rien de bien bon!


karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  yvesk le Lun 28 Juin - 19:39

avec un peu de chance et une tige pour appuyer sur le tendeur (pour le descendre) à partir de la plaque cache en bout d'ACT.tu peux peut être remonter ta vis.
Cette vis est spécifique Hionda mais identique sur tous les monos 125 Honda a partir de la SL.

Démonter le démareur du NX, c'est 4 vis (les 2 en facade et les 2 verticales de fixation au carter) après tu as accès au tendeur de cahine comme sur XLS/XLR.

Rouler sans la vis c'est rouler avec la chaine de distrib complètement détendue donc malsain.

Yves

yvesk

Nombre de messages : 102
Age : 57
Date d'inscription : 22/09/2008

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  Knight le Lun 28 Juin - 21:06

Salut Karlux, content de te relire!

Le problème c'est: est-ce que le tendeur à bougé? scratch
J'avoue que je n'ai jamais démonté cette partie du moteur, donc il est légitime que je me pose la question!

Sinon, elle a une bien jolie trogne cette moto, ça lui donne un air d'XLS + moderne!

Knight

Nombre de messages : 506
Age : 34
Localisation : Sancerrois
Date d'inscription : 08/10/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  sl69 le Mar 29 Juin - 0:06

0


Dernière édition par sl69 le Dim 26 Sep - 0:24, édité 1 fois

sl69

Nombre de messages : 21
Date d'inscription : 29/11/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Mar 29 Juin - 18:36

Merci les gens !

Voila j'ai remonté une vise récupérée sur un moteur de CB qui traine dans mon gourbi...
J'ai juste démonté la plaque du haut, celle qui cache le pignon de distrib.
Avec un tournevis plat j'ai remis le trou du haut du tendeur en face du trou de la culasse, et hop .... two fingers in my noze !!!

Trop fastoche le remontage !

Pour ceux qui se posent des questions, la vise est composé de deux éléments:
- la vise à proprement dit, qui est fileté sur de début puis plate sur les 3/4 de la longueur, elle sert d'axe pour le tendeur
- une rondelle en alu qui se déforme pour faire joint étanchéité pour l'huile et aussi pour que la vise ne se barre pas. Cette rondelle pourrait être remplacé par un joint de plomberie, mais un truc en métal mou est quand même mieux à long terme, enfin il me semble...

Donc soit la rondelle était absente ou la vis mal serré, ou les deux. Et avec les vibrations, ça c'est devisé, et parti dans la nature....et fatalement l'huile est venu crépir la coté gauche de la moto et de mon pantalon.

Je vais faire quelques kilomètres après avoir fait le plein d'huile et d'essence, je vais bien voir si quelque chose a bougé, mais visiblement la chaine n'est pas sortie de sa place , sinon il y aurait eu plus de dégâts que ça, et je l'aurait bien senti.

Donc plus de peur que de mal !!!

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Sam 3 Juil - 12:01

Bon, j'ai enfin fini mon bourrin !!!!

J'ai finalement monté une araignée de CB, avec le phare rond, les compteurs ronds et le Neiman au milieu, c'est très joli, et tout le monde ici aime beaucoup (ou alors c'est tous des faux cul et osent pas me dire que c'est moche !).



J'ai eu un souci de longueur de câble pour le compteur de vitesse, et j'ai été obligé de le mettre à droite, est-ce grave??
C'est mieux de le mettre de l'autre coté? et quid du câble?

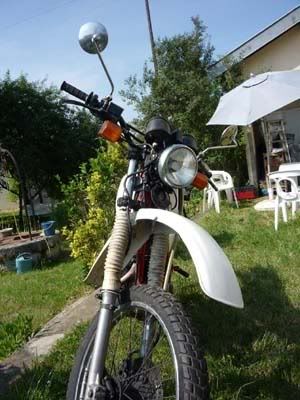

Je vous mets deux photos et comme je n'ai rien pour comparer, je vous demande si le câble passe au bon endroit, ou s'il y a mieux à faire pour que le compteur soit du bon coté?
c'est tout fixé par l'ancien proprio avec des colliers électriques, donc facilement modifiable...





Il faut aussi que je vois dans un deuxième temps pour le compte tour, donc c'est mieux de mettre le compteur-compte-tour du coté ou le câble est le plus court, à droite...

PS: j'avais pas vu le petit bout de barnier noir sur la garde-boue avant, ça gâche les photos, mais j'ai la flemme de recommencer, et il fait très chaud au soleil...LOL

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  eldorado le Sam 3 Juil - 12:44

Salut Karlux. Si tu souhaites que le cable de compteur se flingue à vitesse grand V, et voire, flingue aussi l'engrenage du compteur, laisse ce montage ainsi !. Un cable quel qu'il soit doit suivre une ligne droite et à défaut, présenter une courbe très douce. Tu es bon pour réétudier son parcours... A+, Eldorado.

eldorado

Nombre de messages : 7990
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Sam 3 Juil - 14:35

C'est pas moi monsieur...c'est lui !

Je n'ai rien géré sur le parcours du câble, il était déjà comme ça, c'est juste que je demande de l'aide...visiblement il faut que je modifie.
Comment est-ce monté d'origine (XLR XLS etc)??

karlux

Nombre de messages : 438
Age : 50
Localisation : JURA 39
Date d'inscription : 12/10/2009

http://www.dubbleyou.fr

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  eldorado le Sam 3 Juil - 14:44

Resalut Karlux. Enlève déjà tous ces rilsans, tu ne devrais plus avoir de problème de longueur de cable. Après, tu pourras étudier le positionnement de ton compteur et le cheminement du cable. A+ et bonne bricole, Eldorado.
P.S: c'est un électricien, le précédent proprio Question

eldorado

Nombre de messages : 7990
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  TicToc le Sam 3 Juil - 16:52

Salut Karlux et Eldorado !

Effectivement, les compteurs sont inversés.. à gauche toujours le kilométrique et à droite le compte tours... enfin sur les Honda.

Ce qui est bizarre aussi, c'est que la sortie de roue du compte tours va vers l'avant, là je doit dire que tu innove, en général c'est plutôt vers lAR... tu as pas un pb de montage ?

Les 5 bécanes en photo sur l'entête du forum sont comme ça.. et mes bécanes aussi.. tu dois avoir un pb, c'est pas possible.

Je serais toi, je roulerais pas comme ça.. une torsion et le câble va dans les rayons.. pas bon ! (remarque, vu comme il est c'est surtout en marche AR que cela coincerais Smile )

TicToc

Nombre de messages : 1635
Date d'inscription : 20/09/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  humaniste31 le Sam 3 Juil - 18:51

Tu as mal vu TicToc, la sortie de compteur va vers l'avant.

humaniste31

Nombre de messages : 424
Age : 50
Localisation : Toulouse
Date d'inscription : 20/12/2008

http://www.marchemondiale.fr/

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  TicToc le Sam 3 Juil - 19:33

ha, oui, mrd, je me suis fait avoir !

Bon, ok, chuis déjà plus là Smile


TicToc

Nombre de messages : 1635
Date d'inscription : 20/09/2009

Revenir en haut Aller en bas

Re: NXLR-86 custom

Message  karlux le Sam 3 Juil - 19:43

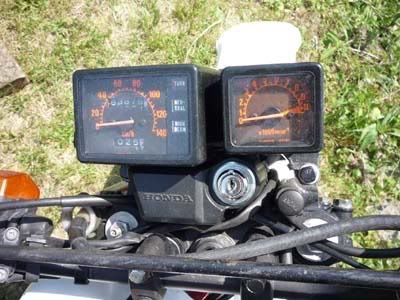

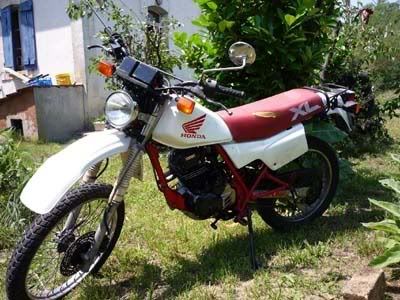

J'ai trouvé une photo de la même que la mienne, le câble part bien vers l'arrière, et n'est pas enroulé autour de la fourche, en virant les rilsans ça devrait aller...
