Re: Schéma électrique CBs S3

Message  chap 53 le Mar 19 Juil - 21:59

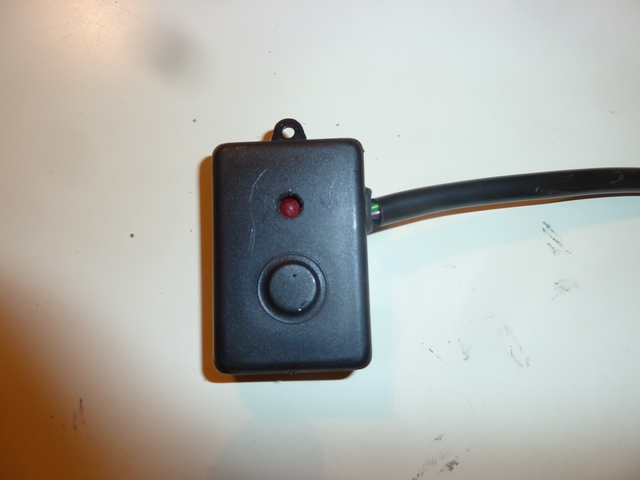

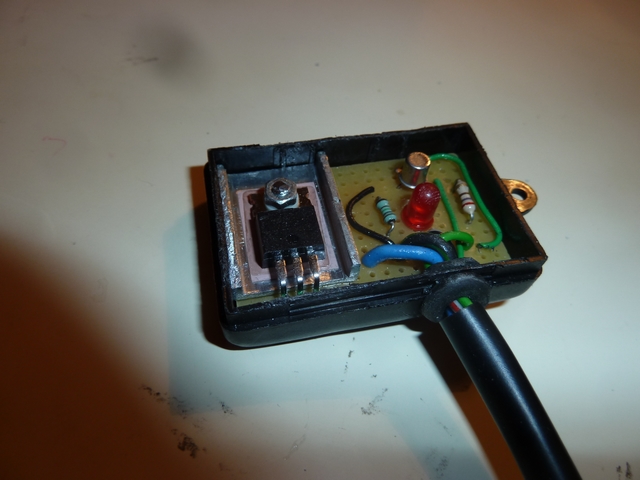

pour continuer je vous presente le montage AE6C dans un petit boitier qui sera implanté entre le capteur a effet hall et la bobine haute tension
ce montage permet donc de supprimer lerupteur d 'origine






pour tous ceux que cela interesse je peux vous donner tous les details techniques necessaires a la relisation de ce boitier qui revient a environ une quinzaine d 'euros
ce boitier est equivalent a un boitier velleman ou cartier ou ducellier et fonctionne de la meme maniere y compris en utilisant le rupteur d 'origine de l 'allumage de la cbs3
A+
chap

chap 53

Nombre de messages : 490
Localisation : Limoges 87
Date d'inscription : 29/11/2015

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  chap 53 le Mer 20 Juil - 18:14

salut aux fondus de l 'allumage electronique total pour les mono 4 temps

suite a mes echanges avec lui Philippe Loutrel a developpé son logiciel AEPL-DUINO pour programmer une carte arduino nano permettant de supprimer le rupteur et l 'avance mécanique d 'origine
le logiciel est disponible sur son site dans sa derniere variante
il suffit de le parametrer pour le modele de mono concerné
le programme prend en compte le fait que le plateau d 'allumage est en bout d 'arbre a came en tete et non pas en bout de vilebrequin
les parametres à enregistrer concerne la courbe d ' avance ( regime moteur et degres d 'avance correspndant a chaque régime , soit une vingtaine de valeur pour une cb s3
puis les parametres concernant le nombre de cylindre , soit 1, la position du capteur sur l 'AàC,
tout le reste est ok pour un mono 4 temps
le montage complet comprend : ( pour un montage alimenté en 6 volts)
un plateau d 'allumage en alu de 2 mm d 'épaisseur ( realisée par decoupe laser )
un capteur a effet hall saturé
une pale en acier de 1 mm d 'épaisseur a fixer sur le bout de l 'AàC par le boulon de fixation d 'origine a fabriquer a partir d 'un bout de tole d 'acier
une carte arduino nano
un transistor de puissance IGBT
un morceau de profil alu pour radiateur du transistor de puissance ( chez bricolo marché)
eventuellement une diode avec une resistance de 270 ohms
quelques fils de couleur
une plaque de ontage perforée
un boitier plastique de 45X80X25 mm
cout total : 88 euros maxi avec carte arduino nano gravitech, 58 euros avec carte arduino nano de production chinoise ou autre
ce montage est equivalent aux montages vendus entre 200 et 300 euros, il est de plus reprogrammable en fonction du modele de mono,il suffit juste d 'utiliser un pc sous mac ou sous windows

je peux fournir croquis de montage a ceux qui le desirent
A+
Chap

chap 53

Nombre de messages : 490
Localisation : Limoges 87
Date d'inscription : 29/11/2015

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  chap 53 le Mer 20 Juil - 18:18

suite ...
ci dessous photo du boitier AEPL-DUINO à réaliser

A+
Chap

chap 53

Nombre de messages : 490
Localisation : Limoges 87
Date d'inscription : 29/11/2015

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  cbx le Mer 20 Juil - 18:43

Ouvrir un moteur ne m'inquiète pas, mais là faudrait me torturer Shocked
Heureusement que d'autres que moi s'intéressent aux électrons !!

cbx

Nombre de messages : 1336
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  chap 53 le Mer 20 Juil - 23:49

pas d' affolement cbx
les electrons c 'est pas plus difficile que les moteurs de nos breles, en plus y a pas a interpreter dans le cas de l 'allumage electronique, ca marche ou ca marche pas, alors qu en mécanique il faut avoir de l 'intuition pour faire de bons reglages
donc je t 'échange mon savoir faire electronique contre ton savoir faire mecanique, ok ?

chap 53

Nombre de messages : 490
Localisation : Limoges 87
Date d'inscription : 29/11/2015

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  cbx le Mer 20 Juil - 23:57

Que ce soit la méca, l'élec, le clavecin ou la pêche à la ligne, il faut une propension naturelle à comprendre le domaine. Tu peux me mettre pendant 10 ans devant une clarinette je n'en sortirai jamais rien Crying or Very sad
Pour l'élec je reste dans le basique et je me dépatouille avec un Métrix,;j'ai toujours fini par trouver car c'est du binaire.
L'électronique aurait pu me plaire mais je n'ai pas les bases et surtout "elles ne rentrent pas" dans ma cervelle.
Pas grave, chacun son truc geek

cbx

Nombre de messages : 1336
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Schéma électrique CBs S3

Message  chap 53 le Jeu 21 Juil - 0:14

tu as raison
faut rester naturel en faisant ce qu 'on aime faire
donc y a rien de grave si on peut pas
mais le forum est bien pour ca, j 'arrete pas d 'apprendre ici des tas de trucs plus malins les uns que les autres
A+
Chap

chap 53

Nombre de messages : 490
Localisation : Limoges 87
Date d'inscription : 29/11/2015

Revenir en haut Aller en bas
