Données techniques carburateurs.

Message  eldorado le Sam 13 Juin - 19:25

Salut à tous !

Je fais appel à votre documentation concernant vos brêles et plus précisément à ce qui se rapporte à leurs carburateurs. Je souhaiterais compléter le post sur la carburation et répertorier en fonction de chaque modèle, voire chaque année s' il y a eu des différences, les types de carbus, le diamètre, les types de gicleurs, de flotteurs, bref, toute la documentation possible.

Merci pour votre contribution !

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Sam 13 Juin - 22:14

salut eldo
j’avais commencer un truc ICI
il faudrait le conforter et le continuer
j'ai plusieurs carburateurs différent et d'origine
TLS, CBS, CBS3, XL, CG
mais aucune doc, juste le parts list CBS
a+sergio

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Sam 13 Juin - 22:37

Merci Sergio !

Ce post m' étais complètement sorti de l' esprit...
Et pour cause, en le relisant, j' étais embarqué dans mes histoires de tondeuse... Rolling Eyes
Avec les données que tu fournissais, il y a déjà moyen de renseigner le post sur la carburation.
Toutes données complémentaires seront les bienvenues, alors à vos RMT ou autres docs !

Merci et à +,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  cbx le Dim 14 Juin - 0:24

Bonsoir;

Je devrais pouvoir donner les infos pour le CG (1982) demain.

cbx

Nombre de messages : 1341
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 0:26

Merci CBX.

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  cbx le Dim 14 Juin - 11:57

Bjr;

Les données que j'ai concernant les carbus de CG ( trouvées dans la RMT n° 27 du quatrième trimestre 1977 ) sont exactement les mêmes que Sergio.

J'ai quelques photos de mon carbu en pièces :







Voili voilou

cbx

Nombre de messages : 1341
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 12:03

Merci les gars !

J' ai rajouté un lien vers ce post dans le post sur la carburation, pour que vos photos puissent être trouvées.

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  PapyGadin le Dim 14 Juin - 15:24

Salut Les Monomaniaques

Voici ma petite contributiuon au post consacré aux carburatuers nos brélons.

C 'est un premier jet.
je corrigerai en fonction de vos remarques.




A+
Papy Gadin

PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 15:51

Excellent !

Merci Papy Gadin !

Dis, pour compléter ce tableau, les mentions "20 C, 166B, 06B..." sont des références pour les boisseaux ?

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  PapyGadin le Dim 14 Juin - 18:22

Salut Eldorado et Les Monomaniaques.

Ces références concernent bien les boisseaux.
Mais hélas , je ne connais pas le système de désignations

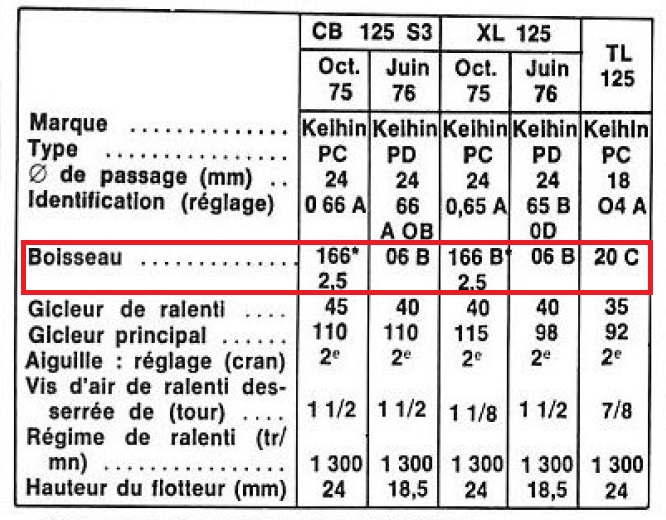

Pour mon tableau , j'ai pris les références indiquées dans les RMT
Comme ici :



A+
Papy Gadin

PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 18:33

Ok, merci Papy Gadin.

Ces références doivent être gravées sur les corps des boisseaux, sans doute à l' intérieur. A vérifier.
Pour ma part, j' ai effectué le relevé de courbe de la came d' avance à Franck.
Je vais essayer de traduire cela sous forme de graphique, ce qui n'est pas gagné car je suis nul pour travailler sur ces logiciels... Neutral

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 19:41

Papy Gadin, tu as un MP...

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Dim 14 Juin - 20:12

médé médé papy eldo a besoin de papy gadin

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  PapyGadin le Dim 14 Juin - 20:25

Salut Eldorado

pour toi

A+
Papy Gadin

PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 20:26

sergio CBS44 a écrit: médé médé papy eldo a besoin de papy gadin


Laughing Cool

Vi, pour rien te cacher ! Cependant, si tu le souhaites, je peux aussi t'envoyer le même message...
Il s' agit d'une sombre histoire d' image à publier sur le forum... Wink

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Dim 14 Juin - 20:37

PapyGadin a écrit:Salut Eldorado

pour toi

A+
Papy Gadin

Vu et lu !..

C'est parti !.. Wink

Merci et à +,
Eldorado.


eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  trialxls le Mar 16 Juin - 12:48

Deux URL bien pratiques, mais faut aussi penser à téléphonner à Toutes Bielles Confondues, Motoshop06, Sarthe Moto pièces, DD Moto team, etc.

http://www.motorradbay.de/?language=en

http://www.siriusconinc.com/search_result.php?search=search&make=&model=XL&part=1&partno=&x=0&y=0

trialxls

Nombre de messages : 377
Localisation : Villefranche sur Saone
Date d'inscription : 02/01/2014

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mar 23 Juin - 18:52

salut tous le monde
comme je suis en arrêt et que je ne peux pas faire grand chose
je m'occupe pour faire plaisir à notre cher Eldorado
je lui ai décortiqué un carburateur de CBS SL
je ferai les autres suivant ma disponibilité

voici le PC 22 CBS et SL

CBS PC 66OB


SL PC 662A


" />
" />
" />
" />

et le voici en pièces

" />

le 22 correspond au diamètre du boisseau ( je pense que je dis une Bêtise)

" />
" />

ressort de boisseau

" />
" />

l'aiguille 5 crants

" />
" />
régler au milieux
" />

vis de ralenti et d'air avec leurs ressorts

" />

gicleur principal 105 pour le CBS , 98 pour le SL 92, de ralenti 38



" />

pointeau et son gicleur

" />

starter en pièces

" />

flotteur et son axe

" />

bouchon de boisseau

" />

vis de purge cuve et son joint

" />

contrôle du niveau cuve 24 mm

" />

voilà pour le pc 22
la suite demain je pense
a+sergio


Dernière édition par sergio CBS44 le Sam 27 Juin - 12:08, édité 5 fois

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Mar 23 Juin - 22:00

Hé, bé !... Shocked

C' est du détaillé ! Very Happy

Merci mon Sergio !

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mer 24 Juin - 11:53

merci Eldo
mais j'ai peur de raconté une bêtise sur le boisseau
car je viens de faire celui du CBS3 et je viens de m’apercevoir d'un truc que je ne comprends pas
plus d'explications à venir

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mer 24 Juin - 13:24

comme promis
voici le
PC24

ce carburateur équipe les CBS3 et XL de 1975
après 1976 il pas au PD24

CBS3 75
PC 66A


pas trop différent de celui du CBS, a quelques détails près

" />
" />
" />
" />
" />

il y a un petit tube sur celui là qu'il n'y a pas sur celui du CBS

" />

coté admission c'est aussi différent

" />

le voici démonté

" />

le bouchon
" />
et c'est là que le doute installe, sur ce bouchon il est inscrit le chiffre 24
normal vous me direz, puisque c'est un PC24 contrairement au PC22 du CBS
mais je vous affirmais, que c'était le diamètre du boisseau qui donnait cette mesure
et là je ne comprends pas, celui ci fait aussi 22
" />
sur la RTM on parlent du passage des gaz diamètre 22 sur le CBS et 24 sur le CBS3
j'aimerai que l'on éclaire ma lanterne sur ce sujet
je continue
" />
" />
" />
" />

réglage deuxième cran
" />

niveau de cuve comme sur le PC22 24mm
les gicleur ralenti 45, principal 110
voilà pour le PC24
demain on fera le PD24
celui qui la remplacé
a+sergio


Dernière édition par sergio CBS44 le Sam 27 Juin - 12:10, édité 1 fois

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mer 24 Juin - 19:51

Personne n'a de réponses
pour cette dimension 22 ou 24
je viens de mesurer le boisseau d'un PD24, il fait 24
donc ma thèse était surement bonne , mais pourquoi le boisseau du PC24 fait 22 ?
très bonne question, qui pour l'instant reste sans réponses
a+sergio

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  eldorado le Mer 24 Juin - 21:48

Salut Sergio !

Je viens juste de rentrer, d' où ma réponse tardive...
Concernant les diamètres, en fait, il s' agit du diamètre d' admission d'air, donc côté filtre à air et non celui du diamètre du boisseau.
Vérifie pour voir.
Merci d'avoir continué à compléter notre doc sur les carbus.

A+,
Eldorado.

eldorado

Nombre de messages : 7991
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mer 24 Juin - 21:57

salut Eldorado
si c'est de ce coté là
pas facile à mesurer cette affaire

je verrai ça demain

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Données techniques carburateurs.

Message  sergio cbs44 le Mer 24 Juin - 22:04

un truc bizarre quand même
je viens de faire une photo de ces carbus
le starter fermé, sur le volet il est marqué 22
" />

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas
