Impossible de régler l’allumage !!!

Message  vince91 le Jeu 1 Oct - 12:40

Bonjour à tous,

Suite au remplacement de la bougie et des conseils de chacun, j'ai voulu m'attaquer à l'allumage.

Pour rappel, la moto n'a jamais vraiment tourné correctement. Evil or Very Mad

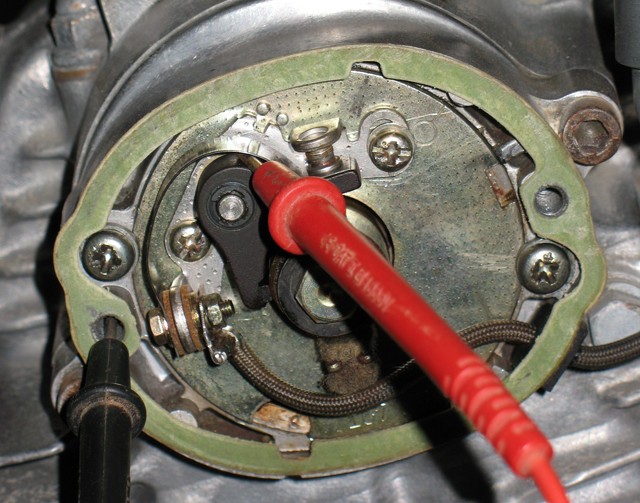

Je m'explique, je positionne le rupteur sur les deux traits pour mesurer l'écartement (0.35 mm), OK



Le contact est mis et la moto est sur le point mort. La pointe "-" du voltmètre est dans un pas de vis du bloc moteur et le "+" sur la languette du rupteur



Quand je fais tourner le vilo dans le sens inverse des aiguilles d'une montre (pour m'arrêter sur le repert "F"), j'ai toujours 5,65 V qui s'affiche au niveau du voltmètre...
Je devrais avoir cette valeur au moment de l'étincelle non?

Du coup, je ne sais pas si mon allumage est bien réglé!

Avez-vous déjà eu ce problème avec vos timono??

Les photos sont prises sur le fofo Smile

Merci !

vince91

Nombre de messages : 18
Date d'inscription : 22/06/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  PapyGadin le Jeu 1 Oct - 13:17

Salut Vince

J 'ai l'impression qu 'il y a une petite confusion dans ton esprit.
je vais essayer de clarifier tout ça.

- Il faut d'abord régler l'écartement ds grains du rupteur.
Il doit être de 0.35 mm , quand tes grains sont le plus écartés .



Le réglage du rupteur , conciste à régler l 'écartement des grains quand ils sont le plus écartés.
Pour , mettre les grains dans la position ou l'écartement est maxi. Tu tournes dans le sens contraire des aiguilles d'une montre ton rotor avec une clef de 14.
Jusqu ' à le doigt en bakélite ou en plastique soit entre les 2 traits repaires de la came. ( indiqués en vert sur la photo.Sur la photo les grains sont dans la position ou leur écartement est maxi)


Pour régler cet écartement  , tu dévisses le 2 vis du rupteur ( Indiquées en rouge sur la photo )

Avec un jeu de cale d'épaisseur tu règles pile poil l 'écartement. Avec la lame d ' tournevis plat , tu modifies l'écartement en te servant des 2 petits tétons et de l'encoche qu 'on voit en haut de la photo.

Quand tu as le bon réglage tu resserres les 2 vis en faisant attention de ne pas modifier le réglage.
Une fois serré , tu revérifies.


Quand ce réglage est fait , tu peux passer au réglage de l'avance à l'allumage.


Pour régler l'avance , il te faut soit :
- Une lampe stroboscopique .
- Soit un métrix . avec la position buzzer , c'est l'idéal.



Sur la Sl et la CBs , c'est plus facile avec le rupteur déconecter.Mais ce n'est pas obligatoire.
Pour cela tu suis le fil qui part du rupteur , et tu le déconnectes à la première cosse que tu trouves.

On va commencer par un réglage au métrix avec buzzer.

Tu connectes le fil du rupteur à une fiche du métrix.
Tu connectes l 'autre fiche du métrix à une masse contre le carter d'allumage , par exemple.
Tu t'assures que ton métrix est bien allumé en position buzzer, et tu tournes ton rotor avec une clef dans le sens contraire des aiguilles d'une montre.

Le buzzer , doit s 'arrêter de sonner quand le repaire F est en face de l'encoche du carter.
Le buzzer sonne quand les contacts se touchent , et il s' arrête quand ils s'écartent..

Si la sonnette s'arréte avant le repaire F , tu as trop d'avance , si c'est aprés , tu as du retard à l'allumage.

Pour régler pile poil , tu dois faire tourner ton plateau d' avance , dans un sens ou dans l'autre , jusqu ' à obtenir la coincidence du repaire F avec le repaire du carter.

Pour tourner le plateau , tu dévisses le 2 vis indiquées en jaune sur la photo , et avec un petit tournevis plat tu te sers de l'encoche du plateau pour le faire tourner.
quand tu as le bon réglage , tu resserres les 2 vis.
Tu recontroles aprés serrage , pour vérifier que ça n 'a pas bouger.

Tu enléves le métrix et tu rebranches la cosse de ton rupteur.


-1- Quand on dit que le repaire F doit être aligné avec le repaire du carter , cela veut dire que le trait à gauche du F doit être aligné avec l'encoche du carter, au moment ou les contacts commencent à s'écarter.

Par exemple sur cette photo , si on imagine que c'est le moment ou les grains du rupteur commencent à s'écarter , il y a pas assez d'avance.( On parle de retard à l'allumage ).

Si l'avance était bien réglée , les 2 traits seraient alignés.



- Si a ce moment , le trait du F est à gauche du repaire du carter , c'est que tu as trop d'avance.
- Si à ce moment , le trait du F est à droite du repaire du carter , c'est que tu as pas asses d'avance ( Retard à l'allumage )

- Pour régler l'avance on on joue sur le plateau d'allumage.Pour le faire tourner on se sert de la petite encoche indiquée en bleu sur la photo.

- Pour réduire l'avance on tourne le plateau dans le sens contraire des aiguilles d'une montre.
- Pour augmenter l 'avance on tourne le plateau dans le sens des aiguilles d'une montre.

- Pour se repairer on se sert des petits repères indiqués en noir sur la photo ( le trait et le cercle )




Est ce plus clair pour toi ?

Bon courage pour tes réglages
A+

Papy Gadin

PapyGadin

Nombre de messages : 4424
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Jeu 1 Oct - 13:21

l explication de papy est plus detaillée que la mienne...... ( je l ai virée pour ne pas t embrouillé ) Wink


Dernière édition par zenzimen le Jeu 1 Oct - 19:12, édité 1 fois

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  vince91 le Jeu 1 Oct - 14:29

Merci pour toutes ces précisions qui me seront bien utile ! J'imprime vos message pour rien louper What a Face

Je vais faire la manip ce soir et je vous tiens au jus!!

Encore merci, c'est super claire et détaillé !!!

vince91

Nombre de messages : 18
Date d'inscription : 22/06/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Jeu 1 Oct - 19:24

moi je trouve qu'un reglage avec une petite ampoule ou une led est plus precise pour juger de debut d'ouverture et verifier ensuite avec le repere F
c'est comme ca en tout cas que je procede et elle demarre et tourne nickel

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  PapyGadin le Jeu 1 Oct - 20:37

jerome.74 a écrit:moi je trouve qu'un reglage avec une petite ampoule ou une  led est plus precise pour juger de debut d'ouverture et verifier ensuite avec le repere F
c'est comme ca en tout cas que je procede et elle demarre et tourne nickel

Salut Jerome.

Si tu as une meilleure méthode que celle que j 'essaye d'indiquer , ne te gènes pas , explique la en détail, tout le monde en profitera.

A+
Papy Gadin

PapyGadin

Nombre de messages : 4424
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Jeu 1 Oct - 21:16

@Papygadin
ce n'est pas une meilleure methode, la tienne est parfaite ,mais je m'etais rendu compte pour ma part, que j'avais du mal a trouver ce debut d'ouverture et du coup je trouvais quelques ecarts par rapport au repere F
normalement lorsque l'ouverture commence , la lampe s'allume et indique ainsi le tout debut d'ouverture rupteur
c'est plus sensible a mon sens

je ne voulais en aucun cas t'offenser, d'autant plus que tes connaissances sont de tres loins superieures aux miennes
c'etait juste pour indiquer ma procedure

ce week end , je ne manquerai pas de mettre ca en image pour mieux comprendre

encore désolé, mais ce n'etait pas mon but

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  PapyGadin le Jeu 1 Oct - 22:18

Salut Jerome.

Pas de problême .Il n' y a pas d'offense Very Happy

Tu peux effectivement remplacer le buzzer , par une lampe , ou un testeur à led
Sur la sl ou la cbs pas de problême , mais pour la TLs et la XL , il faut alimenter le testeur ou la lampe témoin par une pile .

La procédure est la même qu 'avec le buzzer.

Je suis monté un peu dans les tours , car j 'avais compris que tu nous cachais une procédure divine pour régler l'écartement des grains du rupteur avec une lampe témoin
mais je pense que c'est le message subliminal de Zenzimen qui m'a induit en erreur
a+
Papy Gadin

PapyGadin

Nombre de messages : 4424
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Ven 2 Oct - 0:12

me voila rassuré
et non malheureusement pas de solutions divines
lol

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Ven 2 Oct - 0:15

mais non papy ta méthode est " parfaite ".....moi je me sert d une ampoule car ça me semble plus précis.....que le buzzzer Wink

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Ven 2 Oct - 0:24

zenzimen a écrit:mais non papy ta méthode est " parfaite ".....moi je me sert d une ampoule car ça me semble plus précis.....que le buzzzer Wink

je crois que ca taquine

Very Happy lol! lol! lol!

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Ven 2 Oct - 0:57

non non pas du tout !!!! les explications de papy sont toujours très claires et très explicites .......

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  PapyGadin le Ven 2 Oct - 1:12

Pour les vieux , la lampe témoin est plus lisible que le buzzer.
C 'est normal ; il est plus facile de trouver des bons lorgnons que de bien régler son sonotone


C 'est vrai qu 'un petite ampoule ( par exemple un ancien voyant ) réagit plus vite qu 'un buzzer bon marché.

mais avec un peu d'habitude on y arrive bien.

En fait , il faut le faire avec ce que l 'on a ,à sa disposition.

A+
Papy Gadin

PapyGadin

Nombre de messages : 4424
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  vince91 le Ven 2 Oct - 17:28

Le réglage avec le buzzer s'est bien passé !

Je rebranche la batterie ce soir (qui était faiblarde hier soir) pour lancer la bête !

bounce

vince91

Nombre de messages : 18
Date d'inscription : 22/06/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Ven 2 Oct - 21:06

donc me revoila avec quelques photos  Smile

la petite lampe qui va bien



ensuite on branche la lampe a la masse et l'autre fil sur le rupteur


on allume le contact
on tourne avec la cle de 14mm et on tourne doucement jusqu'a que la lampe s'allume, au tout debut de l'ouverture du rupteur




on verifie ensuite la position du repere afin qu'il soit bien aligné
on obtient ceci, c'est donc tout bon



au cas on a trop d'avance (repere a gauche de la fente), on tourne le plateau de reglage vers la gauche et inversement , pas assez d'avance ,vers la droite


voila donc pas de magie mais une lecture plus lisible pour ma part

je pratique de meme sur la 4CV, et ca fonctionne tout pareil Very Happy

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  PapyGadin le Ven 2 Oct - 21:39

Salut Jerome .

Merci d 'avoir peis le temps de prendre des photos..
.
ta lampe témoin est une led ?
Est ce qu "elle s 'allume dans les 2 cas de branchements., ou tu dois respecter un sens de branchement .

Il faut préciser que durant le réglage , il faut toujours tourner le rotor dans le sens anti horaire..

Et il faut aussi préciser que pour régler une TLs ou une XL , avc une lamp témoin , il faut alimenter la lampe avec une pile .

A+
papy gadin

PapyGadin

Nombre de messages : 4424
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  jerome.74 le Ven 2 Oct - 23:39

oui il a bien l'air de s'agir d'une led

effectivement une polarité est a respecter
le fil rouge sur le + et le noir a la masse

merci pour les precisions apportées
Smile

jerome.74

Nombre de messages : 331
Date d'inscription : 22/08/2015

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  eldorado le Jeu 8 Oct - 20:56

Salut les gars !

De retour après trois semaines d' absence pour cause de voyage à l' étranger, je reprends le fil du forum...
Je vais me permettre de réagir sur cette question de l' usage de l' ampoule ou du métrix, car j' ai lu que l' ampoule serait plus précise...
En premier lieu, c'est moi qui ait introduit l' idée, sur le forum, de l' usage du multimètre (ou métrix) pour régler un allumage.

Pour ma part, si je préconise l' usage du multimètre, c'est bien parce que son usage se révèle plus aisé et surtout plus précis !

Explication : avec une ampoule, il faut tenir compte de la résistance du filament, variable selon les ampoules, qui procure ce fameux "scintillement" avant l' éclairage franc. D' où une indétermination sur le point d' ouverture précis des grains du rupteur, et qui se traduit dans les faits par des variations en degrés pour le point d' allumage initial. De ce fait, question précision, il y a mieux...
Phénomène que l' on n' observe pas avec le multimètre.
Autre avantage pour ce dernier, il permet de renseigner sur l' état de contact des grains, en donnant la mesure de conductivité résiduelle au moment de leur ouverture, ce que ne permet pas l' ampoule. Ainsi, cela permet de se faire une idée de leur bon état ou pas.

En conclusion, certains se sentent plus à l' aise avec une méthode qu' avec une autre, de même que certains privilégient la feuille de cigarette, ce que je respecte.
A vous de juger.

A+,
Eldorado.

eldorado

Nombre de messages : 7974
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  cbx le Jeu 8 Oct - 22:29


+ 1 avec Eldo, l'ampoule introduit des variations

cbx

Nombre de messages : 1332
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Ven 9 Oct - 0:39

vous chipotez ! lol! lol! moi je le fais a la lampe a huile Very Happy

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  eldorado le Ven 9 Oct - 0:51

Ahhhh.... Un sujet vraiment intéressant:

quelle huile utiliser pour la lampe-à-réglage-d' avance Question ...

Le débat est ouvert !... Cool


clown

A+,
Eldorado.

eldorado

Nombre de messages : 7974
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Ven 9 Oct - 0:56

de la.........................bref de la bonne huile ! Razz Razz Razz

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  eldorado le Ven 9 Oct - 1:04

zenzimen a écrit:de la.........................bref de la bonne huile ! Razz Razz Razz

Précisez, mon ami, précisez...
De l' arrache Ide, de l' huile de pépins, de pignons ?...

Razz

A+,
Eldorado.

eldorado

Nombre de messages : 7974
Date d'inscription : 03/04/2010

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  zenzimen le Ven 9 Oct - 1:06

de l huile d olive............ clown

zenzimen

Nombre de messages : 1311
Age : 58
Localisation : le pays de l homme de cro
Date d'inscription : 02/02/2014

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  cbx le Ven 9 Oct - 12:21

L'huile de couilles de loup est la meilleure, mais difficile à trouver. Laughing

cbx

Nombre de messages : 1332
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Impossible de régler l’allumage !!!

Message  Contenu sponsorisé Aujourd'hui à 2:52


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
