Stikers et logos SL

Salut les Monomaniaques.

Un copain m'a demandé de lui faire un petit topo sur les stickers et les logos de la SL.
Je le soumet à vos yeux d' Experts et d 'Amoureux de cette Sympathique  Machine..

C 'est la compilation de tout ce qu 'on a mis sur des posts divers.


-1- Pression des pneus.( Sur le carter de chaine )





Il y a plusieurs modèles en fonction de du des roues

Celui la est le vrai pour roues de Ø 19 et Ø 17



L' original pour les roues de 21 et 18 :

[img][/img]

Celui la est une re-fabrication pour roues de Ø 21 et Ø 18



-2-Caution , consigne pour le trop plein de la batterie.( Sur la poutre du cadre coté batterie )





- 3 - Helmet Holder







- 4 - Souvenez vous .( Sur le réservoir )

En référence à la remarque d 'Eldorado je ne le remet pas .Je ne veux pas narguer les écolos et les chasseurs quand je me promène dans les bois.







- 5 - Stikers des caches latéraux .

Le modèle Français.



Le modèle US ( En relief )



Le modèle Aveyronais





- 6 - Logo Honda sur la selle.





- 7 - Sigles Ailes et logo  Honda sur le réservoir.







Les bandes blanches du réservoir sont peintes.

- 9 - Numéro de série et plaques constructeur

Le numéro de série du cadre est gravé sur le tube de direction.
Le numéro de série du moteur est gravé sur le bas du carter , coté embrayage.
La plaque constructeur est rivetée sur le tube de direction.





Les SL commercialisées en France étaient disponibles en 2 coloris.

Candy Topaze Orange .............

Candy Emerald Green..............


Nota : De mémoire je pense que ma SL à l'origine avait un stiker gris métal sur la boite à air .( Avec des consignes pour le filtre à air ).Mais je ne retrouve aucune documentation en faisant référence .Si quelqu 'una des photos ou des renseignements , je suis preneur.

Si vous avez des renseignements supplémentaires ou des correctifs , ne vous privez pas.

A+

Papy Gadin

merci pour le best of

Salut PapyGadin et les autres fondus !

Concernant ton topo, rien à dire de plus.
En ce qui concerne le sticker sur la boîte à air, je n'ai pas souvenir de son existence, et si l'on considère le peu de place où il aurait pu être apposé, ceci confirmerait plutôt mon doute.

A+,
Eldorado.

non je crois que papy a raison
j'en ai un vague souvenir
et il y avait le même sur les CBS
donc a vos souvenirs les plus lointain
mais j'ai regardé dans tout les documents en ma possession et rien aucune trace
donc maintenant j'ai un doute
je cherche

Pareillement, cela me disait quelque chose, je suis même allé vérifier sur celle de la SL, mais rien !
J'ai une autre boîte à air de réserve, j'irais vérifier, je me demande maintenant si ce sticker n'aurait pas été apposé sur le côté.

A+,
Eldorado.

Salut Sergio, Eldorado et les Monomaniaques..

Je vois que je ne suis pas le seul à avoir des souvenirs volatils .

J 'ai trouvé une piste sur le Haynes " Owners Workshop Manual ".

Sur le schéma de la page 45 ( Je vous ferais un scan demain ) Ce soir Mamy a pris le scanner comme oreiller.
Il est mentionné un petit rectangle blanc référencé 12 qui est nommé : Air Cleaner Caution Label.
.
Je vais tenter une séance de lévitation pour me rappeler si il était sur la partie supérieure de la boite à air , ou sur le coté sous le manchon en caoutchouc .
Je continue mes recherches.

A+
Papy Gadin

Trouvé pendant mes recherches , un site intéressant pour certain stikers.

ICI

A+

Papy Gadin

Les Vieux n'avaient pas rêvé.

.

Salut Les Monomaniaques.

Après recherche , le sticker était collé sur la partie supérieure de la boite à air.

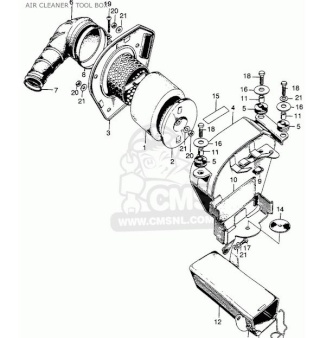

C ' est la référence 15 sur ce schéma:




A+

Papy Gadin

Vieux, vieux... Comme vous y allez, mon cher PapyGadin !
Tout juste pourrions nous dire à la jeunesse avancée....

Intéressante cette recherche pour ce sticker, à rajouter dans la liste des éléments de carrosserie.

A+,
Eldorado.

Re, PapyGadin !

J'irais vérifier et faire une photo, le cas échéant.

A+,
Eldorado.

Salut Eldorado.

Comme dit un célèbre et inconnu philosophe Aveyronnais : L'avantage d' être vieux c'est qu 'on a été jeune plus longtemps.

Ce serait bien que ta boite à air confirme mes recherches .

A+

Papy Gadin

PapyGadin a écrit:Les Vieux n'avaient pas rêvé.

.

Bravo papy je me souviens maintenant
je l'avais vue hier soir sur le part list
mais comme il n'y a rien de marqué dessus , je ne me suis pas trop avancé
encore un grand pas dans nos rénovations
a ++++sergio

Confirmation :

Le sticker apparaît sur la machine d Aurélia ) Une référence en matière de restauration Full Stock )
dans mes souvenirs , mon sticker était plus petit.

Très intéressant pour la communauté, ça mérite d’être épinglé !!!
Bravo papygadin

Bien vue pit
je dirais même mieux , quel talent
Bon j'avais bien vue moi aussi

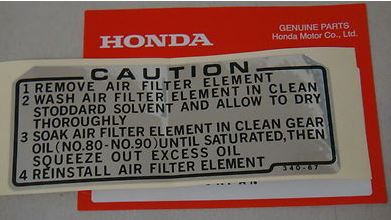

j' en ai trouvé un sur une boite de CBS dans mon stock
cela sert la banque de pièces
les photos ne sont pas terrible, les Stickers sont en fond aluminium et le flash réfléchit
mais ça vous donnera une idée de la chose
sur le miens il se trouve sur la prise d'air
[img][/img]
[img][/img]
[img][/img]
pas facile de prendre les inscriptions , mais ce sont les mêmes que celui de papy au mot près
[img][/img]
j'en n'ai mêmes trouvé un sur la boite de mon XL 75
[img][/img]
voila je complet le tableau
a++++sergio

Bon, plus besoin de descendre à l'atelier alors...

A+,
Eldorado.

Salut Eldorado , Sergio et Les Monomaniaques

Tu as de la chance Eldorado ,ce soir tu peut rester au chaud , grâce à Sergio. :
Mais la boite à air de Sergio est celle d'une CBs , différente de celle de la Sl , donc une petite confirmation sera toujours la bienvenue..Il n'y a pas urgence.

A+
Papy Gadin

NON PAPY
la boite du CBS est complètement identique à celle SL
donc je confirme le stickers, en plus je ne suis pas sur que cette boite provienne d'un CBS
elle était dans une caisse ou j'ai ranger les pièces de R1062 et de son SL
mais je ne suis pas sur
enfin je confirme qu'il n'y a aucune différence
mais l'inspecteur Gamelle mène l'enquette

Salut Sergio.

Pouf , Pouf , je recommence .
Est tu sur que la boite à air qui est sur ta photo est celle d'une CBs ou d'une SL , Car si comme tu le dis la CBs et la SL ont la même , celle de la photo me parait différente de celle de la SL.
J "avais compris que tu disais que c'était une de CBs, , c 'est pour a que j'ai écrit à Eldorado que les les 2 machines avaient des boites à air différentes.
J 'ai " buggué"..Et en plus , je ne suis pas sur de bien interpréter ta photo.

A+
Papy Gadin .

PS ; Si il y a marqué R 1062 sur le carton , c'est peut être un filtre de 4 cv

bon maintenant tu me met le doute je viens de retrouver
les photos des pièces de R1062
[img][/img]
et je vois que la boite à air est sur le cadre
donc pas celle que j'ai entre les mains
et de plus elle est grise
et quand je la regarde de profil , je remarque quelles sont différente
l'arrivé d'air est courbé sur le SL et droit sur le CBS
donc demain je retourne à l'atelier timono pour vous confirmer tout ceci
a tout a l'heure car je me rencontre qu'on ai déjà demain
a ++++sergio

Salut Sergio.

Effectivement la prise d'air de la SL est courbée.
Celle de ta photo est droite , N 'est elle pas coupée ?



A+

Papy Gadin

bon pour ne plus avoir de doute
je suis allez a l'atelier timonos
je confirme mon erreur sur les boite à air
la CBS n'est pas la même que le SL, il y a un coude en plus
et j'ai démonté celle de la SL rouge que j'ai rentré cet été et là
il y est et oui la preuve, au mêmes endroit que sur le CBS
[img][/img]
[img][/img]
donc maintenant les amis il n'y a plus de doute sur ce stickers , il faudrait en avoir aussi un original
pour en faire refaire.
je suis en train de les récupérés les un après les autres et demandé
à mon contact s'il peut éventuellement nous les refaire
comme cela on pourrait proposé un kit comprenant tout les Stickers SL
en voila une bonne idée
a+++sergio

ah j'oubliais regardez la matière de ce Stickers
il est décollé dans un angle
film transparent imprimer et feuille d'aluminium en fond
toujours le même procédé
il faut qu'on puisse réaliser ce produit , il y a pas de raison

un genre de kit comme celui ci

mais pour SL et pourquoi pas le faire pour XL, S3, TL et bien d'autre surement
celui si a titre exemple vaut 59$ + port bien sur
