Remontage roue avant

Message  gildec le Lun 23 Sep - 18:13

Salut,

après avoir démonté ma roue avant de 125 xls 1980 avant l'été, j'ai voulu la remontée
et là je trouve que ça fait bizarre :



n'aurai-je pas perdu une entretoise ??

autre question (je précise que je suis un parfait débutant), y-a-t-il un truc pour remettre le cable de frein avant dans la tête de la biellette ?




merci

gildec

Nombre de messages : 63
Date d'inscription : 15/03/2013

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  sergio cbs44 le Lun 23 Sep - 19:55

je pense que marco te donnera la solution
avec de belles photos

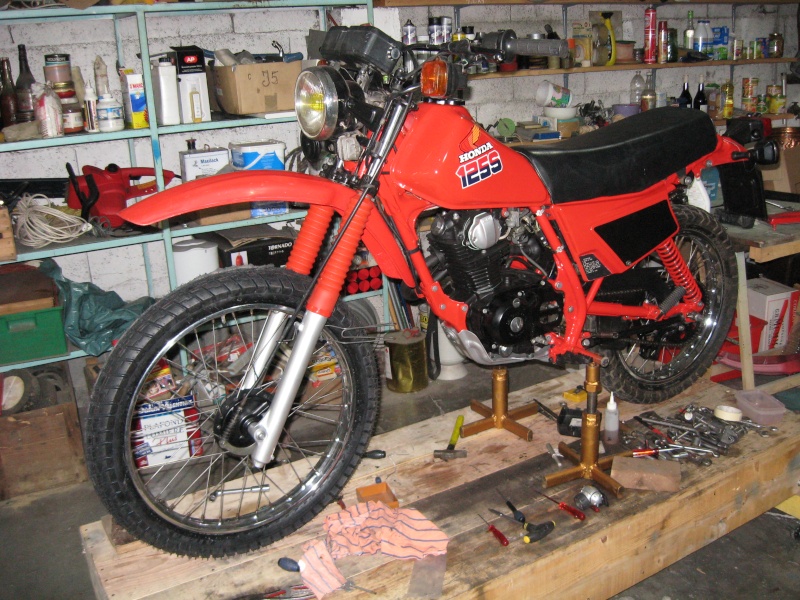

là j'en ai trouvé une de chez lui ou on peut voir sur l'établi
qu'il y a une entretoise sur l'axe avant
mais attend confirmation de sa part

pour ton câble
je ne vois pas à quoi sert le ressort

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  sergio cbs44 le Lun 23 Sep - 20:24

si tu cherche une pièce , ou référence tu as toutes les micro fiches ICI
pour ton axe de roue voici il y a bien une entretoise

pour le ressort il y en a bien un

mais marco te le confirmera
a+sergio

_________________
" />

sergio cbs44

Nombre de messages : 7185
Age : 56
Localisation : pays des Bigorneaux, sous le goémon
Date d'inscription : 28/11/2010

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  DJ_BO$$13 le Lun 23 Sep - 20:36

pour ton cable de frein avant :

enleve ce ressort, (qui ressemble à celui du boisseau de carbu...).
insert l'embout de cable cylindrique dans l'encoche de la commande des tambours.tu fait un reglage avec les 2 ecrous de part et d'autre du support de cable sur le moyeu juste en amont.


DJ_BO$$13

Nombre de messages : 107
Localisation : 13
Date d'inscription : 28/04/2013

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  PapyGadin le Lun 23 Sep - 20:53

Salut Gil 34.

Pour le montage de ta roue , tu suis les shémas postés par Sergio.

L 'écrou doit être du coté de la biellette de frein.

Le ressort doit être monté, il sert de rappel du câble et des mâchoires..

Pour monter ton cable , tu dois le détendre à la poignée de frein .
Ensuite tu glisses latéralement le plomb du câble dans le logement de la biellette
Puis tu positionne le morceau filetté dans les fixations de la flaque.
Et tu términes par le réglage ( ecrous et poignée de frein.

A+
Papy Gadin


PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  gildec le Mar 24 Sep - 8:23

Si j'ai bien compris , pour l'entretoise c'est la pièce n°3 du schéma qui manque et elle doit se placer à l'intérieur du fourreau gauche ?

gildec

Nombre de messages : 63
Date d'inscription : 15/03/2013

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  DJ_BO$$13 le Mar 24 Sep - 9:16

excusez moi, mais je doute du montage de ce ressort.

pour le système de rappel , il y a déjà 2 ressorts assez dans le tambour.
de plus il n'y a pas de portée pour ce ressort, montage à la chinoise chez honda ???
dans les vues techniques il n'apparait pas.

http://www.cmsnl.com/honda-xl125s-1980-francekph_model20110/partslist/F__0300.html#results

je dis ça seulement, pcq cela me semble bizarre comme montage ainsi, c'est juste pour comprendre.Embarassed

DJ_BO$$13

Nombre de messages : 107
Localisation : 13
Date d'inscription : 28/04/2013

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  PapyGadin le Mar 24 Sep - 12:35

Salut DJ_BOSS13.

Il y a bien un ressort sur le frein avant de la XLs.

Sur les éclatés , c 'est la pièce N° 11 . Numéro OEM: 45454-360-010
Sur une vue de la RMT , il y a une erreur.La pièce N° 11 est appelé cache poussière. Mais le cache poussiére et livré avec le cable de frein et sa gaine..
La pièce N° 11 est bien le ressort.






Quand on oublie de le monter , le frein revient beaucoup moins bien.Le cable reste mou.et détendu.

Tu as raison : le montage n 'est pas digne de Honda.

C 'est le même genre de montage sur la XL :



Sur la SL , le montage est different et plus esthétique.
Mais le bout de cable qui passe dans le ressort , n'est pas protégé par le petit fourreau cache poussière.




Montage sur une XLs qu ' a refait un copain Belge installé dans l 'Aveyron.

je pense que  cette machine va faire réver Marco.





A+
Papy Gadin

PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  gildec le Mar 24 Sep - 16:48

Merci PapyGadin,
a y est, j'ai remonté la roue ("pour voir" car il me manque toujours mon entretoise ...)
pour le réglage des freins je commence par régler les écrous au niveau de la biellette


ou ceux près de la poignée ??

gildec

Nombre de messages : 63
Date d'inscription : 15/03/2013

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  cbx le Mar 24 Sep - 17:01

Bjr;

A mon avis mieux vaut régler d'abord "en bas" car il faut quelques outils.
Les grosses molettes en haut au niveau du commodo/levier de frein sont faites pour être réglées en roulant donc sans outil, juste 2 doigts.

Au final l'ordre bas/haut n'a aucune importance concernant l'efficacité, donc autant suivre la logique du constructeur.

cbx

Nombre de messages : 1341
Date d'inscription : 10/06/2012

Revenir en haut Aller en bas

Re: Remontage roue avant

Message  PapyGadin le Mar 24 Sep - 17:29

Salut Gil 34 , CBx et Les Monomaniaques.

Pour régler , il faut que tu fasses comme l 'indique CBx :

Tu commences par les écrous du bas et tu peaufines par le réglage de la poignée.

A+
Papy Gadin

PapyGadin

Nombre de messages : 4433
Localisation : Rouergue
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas
